• 技术指标.等效电路
• 1等效电路

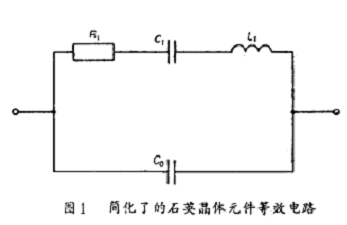

• 作为一个电气元件，晶体是由一选定的晶片，连同在石英上形成电场的导电电极及防护壳罩和内部支架装置所组成。 晶体谐振器的等效电路图见图1。

•

• 等效电路由动态参数L1、C1、R1和并电容C0组成。这些参数之间都是有联系的，一个参数变化时可能会引起其他参数变化。而这些等效电路的参数值跟晶体的切型、振动模式、工作频率及制造商实施的具体设计方案关系极大。

• 下面的两个等式是工程上常用的近似式：

• 角频率ω=1/(L1C1)1/2

• 品质因数Q=ωL1/R1

• 其中 L1为等效动电感，单位mH

• C1为等效电容，也叫动态电容，单位fF

• R1为等效电阻，一般叫谐振电阻，单位Ω

• 图2、图3、图4给出了各种频率范围和各种切型实现参数L1、C1、R1的范围。

• 一般情况下，同一规格型号的石英谐振器的同一生产批产品的谐振电阻可能有3：1的差别。对于一给定的频率，采用的晶体盒尺寸越小，则R1和L1的平均值可能越高。

• 通常负载电容的值越大对频率所产生的牵引越小，负载电容的优选值见表3，需要注意的是，如果负载电容过小则可能造成振荡电路起振困难，同时使用小的负载电容时，电容值稍有变化时会造成频率产生较大的漂移。如采用10pF的负载电容的基音每pF可以牵引50×10-6的频率变化，对元件频率测量时，频率测量的准确度会比较难以控制。如果确有需要应与供应商进行频率的比对，确保满足使用要求。

• 下面的标准值是IEC的推荐值，建议选用。当特殊需要时应与制造商沟通。在负载电容小于10pF时，频率测量精度会受到不利影响

•         表3 IEC推荐的负载电容值

•
