- 负载电容和频率牵引
在许多情况下，都有用负载电容来牵引晶体频率的要求。这对于调整制造公差，在锁相回路中以及调频应用中可能是必要的。

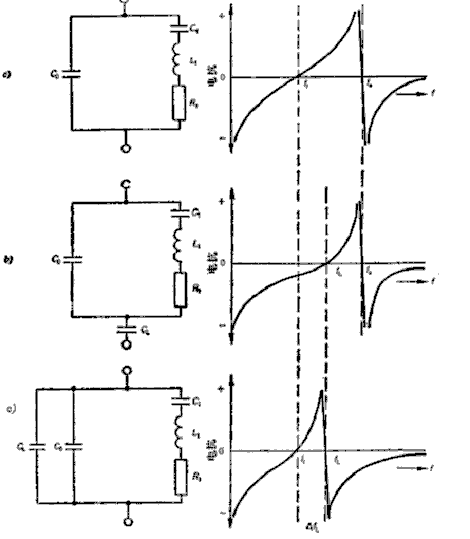

图8a、是不带负载电容的晶体元件，晶体元件跟负载并联。
图8b是晶体元件跟负载电容CL串联，串联负载电容主要用在振荡器电路中，晶体和电容器组合相当于一个在负载谐振器频率fL处具有图12a相类似的低阻抗状态的晶体元件。
图8c CL与晶体元件并联的，网络在谐振频率上呈高阻抗，这种组合主要用在滤波器电路中，其Q值会大大降低。
a)单独的晶体元件 b)晶体元件和负载电容CL串联 c)晶体元件与负载电容CL并联图8。
无论是负载电容与晶体元件串联还是并联，负载电容对负载谐振频率的影响都是相同的，下式能算出相对负载谐振频率偏移
其中fL 某一负载电容下的负载频率，
fr负载电容CL=∞的晶体谐振频率（图8a）。
有时用牵引灵敏度表示负载电容对频率的调节能力
下表是典型条件的牵引灵敏度（不同的型号的晶体盒的值会有不同）
表2 在标称负载电容值时的典型牵引灵敏度10-6/pf
切型 CL=20pF CL=30pF CL=50pF
AT切基频 10～20 4～12 2～5
AT切三次泛音 1.5～2.5 1～1.5 0.3～0.6
AT切五次泛音 0.2～1 0.1～0.5 0.04～0.2
AT切七次泛音 △f/PF太小，没有什么用处
BT切 6～14 3～8 1～3
通常负载电容的值越大对频率所产生的牵引越小，负载电容的优选值见表3，需要注意的是，如果负载电容过小则可能造成振荡电路起振困难，同时使用小的负载电容时，电容值稍有变化时会造成频率产生较大的漂移。如采用10pF的负载电容的基音每pF可以牵引50×10-6的频率变化，对元件频率测量时，频率测量的准确度会比较难以控制。如果确有需要应与供应商进行频率的比对，确保满足使用要求。
下面的标准值是IEC的推荐值，建议选用。当特殊需要时应与制造商沟通。在负载电容小于10pF时，频率测量精度会受到不利影响
表3 IEC推荐的负载电容值
振动模式 电容值(pF)
基频 20 , 30 , 50 ,100
泛音 8 , 12 ,15 ,20 , 30
